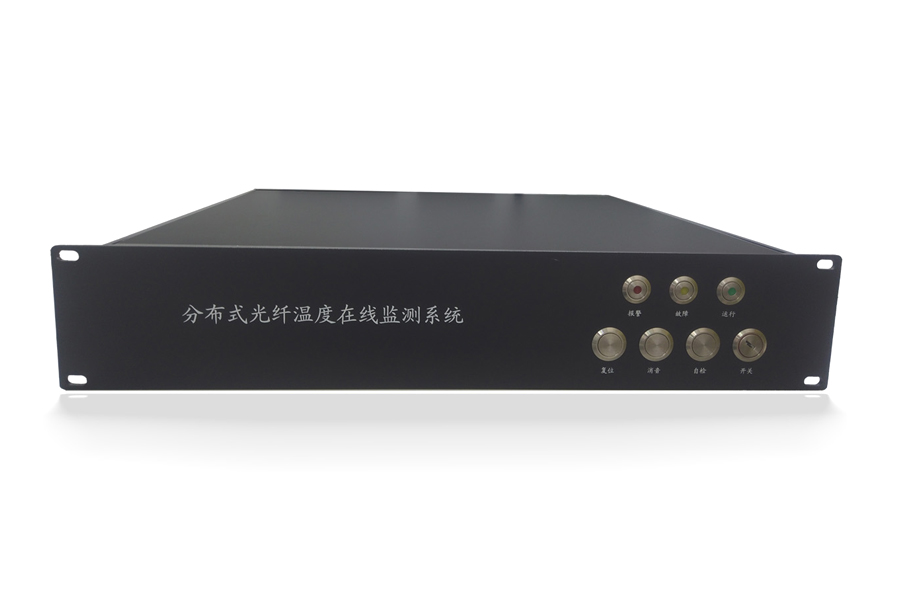

分布式光纖測溫系統由測溫控制主機、測溫光纜等組成，監測電力電纜本體、附件以及環境溫度的裝置。分布式光纖溫度監測系統測溫利用激光脈沖從光纖中的一端進入，在向前傳播的過程中光纖分子相互作用，發生多種類型的散射，其中由于光纖分子的熱振動產生一個比光源波長長的光，和一個比光源波長短的光，波長短的光強度受溫度影響比較敏感，從光波導內任何一點的兩個長短波光信號強度的比例中，可以得到該點的溫度信息。利用以上技術原理即可實現對沿光纖溫度場的分布式測量。

系統特點

• 核心部件采用光纖光器及其他高性能模塊，系統可靠性大幅度提高；

• 采用長波長激光器以及相關光電器件，使光信號在感溫光纖中的損耗達到最小；

• 采用高速的信號處理方式，使應用更加快捷；

• 采用模塊化的結構，簡便了系統維護，并使系統的升級十分簡單；

• 感溫光纖本身沒有電部件和活動部件，其20年使用壽命，使得維護費用減少；

• 傳感器由低成本的標準光纖制成，本質安全，絕緣性能強；

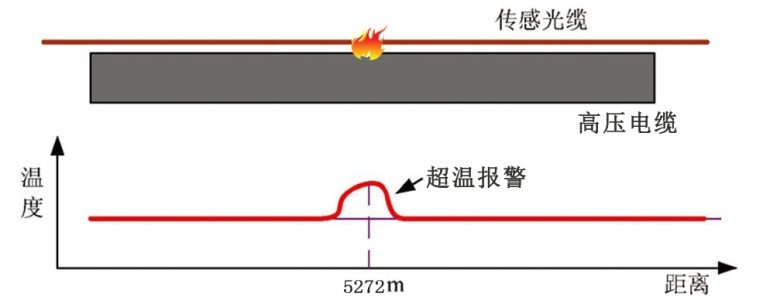

• 沿著整條光纜進行測量，能夠準確定位；

• 溫度信息通過光信號傳輸，抗電磁干擾；

• 適應惡劣環境，在危險區域也可使用；

• 實時全光纖全路程在線監測，遠程控制，24小時無人值守；

• 可在全光纖監測段實現多級報警、多方式報警，并輸出報警信息；

• 形象直觀地顯示系統工作狀態、報警信息、故障信息；

• 通過軟件對數據記錄、保存歷史溫度，可記錄5~10年的歷史數據；

• 可以進行數據查詢：溫度點查詢、報警紀錄查詢、歷史數據。

技術參數

• 測溫范圍：-50～650℃（由測溫光纜決定）

• 溫度分辨率：0.1 ℃

• 溫度精度：±1 ℃

• 空間分辨率：1m

• 定位精度：1~3m

• 測量長度：4/8/20/30/50km

• 通道數：1～16個可選，其他通道數可定制

• 輸出接口：Ethernet、RS232、RS485

• 輸入電壓：DC 24V /AC220V兼容

• 使用環境溫度：-10 ～50℃

• 繼電器輸出：干接點

應用領域

• 油氣管道泄漏監測

• 電纜隧道高壓電纜在線測溫

• 綜合管廊電力艙火災探測報警

• 化工廠區、儲油罐實時監測
